Aktuelle Anwendungsschemata der GeoInfoDok

Mit der Modularisierung definiert das Hauptdokument nunmehr alle Modellierungsgrundsätze und technische Grundlagen für sämtliche Module (Schemata) der GeoInfoDok und kann sich nicht nur auf eine bestimmte Version des AFIS-ALKIS-ATKIS-Anwendungsschemas (z. B. Version 7.1.2) beziehen. Daher wird es nicht mehr als "Hauptdokument", sondern als "Gesamtkonzept" bezeichnet. Zudem entfällt bei diesem Dokument auch die Versionsnummer, da es nun keinen exklusiven Bezug mehr zum AFIS-ALKIS-ATKIS-Anwendungsschema (z. B. Version 7.1.2) hat. Das Dokument "Gesamtkonzept" trägt nur noch eine Datumsangabe. Das Gesamtkonzept kann, wie die restlichen Anwendungsschemata, auch unabhängig vom AFIS-ALKIS-ATKIS-Anwendungsschema (z. B. Version 7.1.2) fortgeschrieben und veröffentlicht werden. Das Gesamtkonzept ist Teil der GeoInfoDok.

Das Gesamtkonzept beschreibt das AAA-Basisschema, das AAA-Versionierungsschema und die NAS-Operationen als zentrale und fachneutrale Bausteine für beliebige Anwendungsschemata innerhalb des amtlichen Vermessungswesens. AAA-Basisschema, AAA-Versionierungsschema und NAS-Operationen sind und bleiben Teil (UML-Pakete) des AFIS-ALKIS-ATKIS-Anwendungsschemas (aktuell Version 7.1.2), somit tragen diese Schemata keine eigene Versionsangabe. Zur Klarstellung ist im Gesamtkonzept stets anzugeben, welche Version des AAA-Basisschemas, des AAA-Versionierungsschemas, der NAS-Operationen und der zur GeoInfoDok gehörenden Anwendungsschemata jeweils spezifiziert wird.

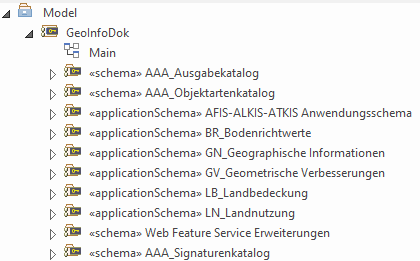

Die Modelldateien aus Enterprise Architect beinhalten das komplette Datenmodell der GeoInfoDok (siehe nachstehende Graphik) und tragen deshalb auch keine Versionsnummern, sondern nur das Veröffentlichungsdatum.



Modulare Strukturen und ihre Versionsbezeichnungen

Die GeoInfoDok enthält verschiedene Anwendungsschemata bei denen bei Bedarf eine Referenzierung auf das jeweilige AAA-Anwendungsschema dokumentiert ist. Beispielsweise bedeutet der Eintrag im Teil B unter Kap. 3.4 „Referenziertes AAA_Anwendungsschema“ eines Objektartenkataloges, dass das Anwendungsschema in der jeweiligen Version Elemente aus dem AFIS-ALKIS-ATKIS-Anwendungsschema in der Version 7.1.2 verwendet, hier insbesondere AAA-Basisschema, AAA-Versionierungsschema und NAS-Operationen.

GeoInfoDok

Stand Inhalt Größe
27.05.2024 Datenmodell der GeoInfoDok (EAP als ZIP bis EA Version 15.2) 9,9 MB
27.05.2024 Datenmodell der GeoInfoDok (QEA als ZIP ab EA Version 16.1) 11,3 MB
27.05.2024

Schemadateien des externen Modells (NAS):

a) AAA-Basisschema, AAA-Fachschema, NAS-Operationen, GML-Profil: Version 7.1.2
b) Ausgabekatalog: Version 2.0.0
c) WFS-Erweiterungen: Version 2.0.1
d) Landbedeckung: Version 1.0.1
e) Landnutzung: Version 1.0.2
f) Geometrische Verbesserung: Version 1.0.0
g) Bodenrichtwertmodell: Version 2.1.0
h) Geographische Informationen: Version 1.0.0
i)  Bodenrichtwerte: Version 3.0.1



a) Link
b) Link
c) Link
d) Link
e) Link
f) Link
g) Link
h) Link
i)  Link

01.12.2022 Gesamtkonzept (PDF) 3,9 MB
01.12.2022 Gesamtkonzept 01.12.2022 - Gesamtkonzept 02.02.2022 (PDF) 4,1 MB
02.02.2022 Gesamtkonzept 01.06.2019 - Gesamtkonzept 02.02.2022 (PDF) 3,4 MB
01.06.2019 Hauptdokument GeoInfoDok 7.0.3 - Gesamtkonzept 01.06.2019 (PDF) 4,4 MB
30.01.2018 Hauptdokument GID 7.0.2. - 7.0.3 (PDF) 3,0 MB
10.05.2015 Hauptdokument GID 6.0.1 - 7.0.2 (PDF) 4,2 MB
03.07.2024 Migrationstabelle GID 6.0.1 ->> AAA-AS 7.1.2 (mit LN Mapping) (XLSX) - Aktualisierung aufgrund von Fehlermeldungen (Details im Ticketsystem) 2,6 MB
28.04.2020 Migrationstabelle GID 6.0.1 ->> AAA-AS 7.1.0 für die ATKIS-Präsentationsobjekte (XLSX) 805 KB
27.05.2024 AAA-Tools V1.3.8 (ZIP über URL), für EA Version 15.2 Link
27.05.2024 AAA-Tools V2.0.5 (ZIP über URL), für EA Version 16.1 Link
12.11.2021 Übersicht der allgemeinen Fachdatenverbindungen 135 KB
23.04.2024 Übersicht der spezifischen Fachdatenverbindungen (Vorgriff AAA-AS 7.2) 19 KB
08.09.2023 Codelisten und Enumerationen aller aktuellen Anwendungsschemata der GeoInfoDok Link
05.04.2022 Beschlossene Grundsätze für das Zusammenwirken und den fachlichen Datenaustausch über die Schnittstellen der Datenmodelle vom dabag, ALKIS und LEFIS (PDF)  1,2 MB
 14.07.2023  Fortgeschriebene Grundsätze für das Zusammenwirken und den fachlichen Datenaustausch über die Schnittstellen der Datenmodelle vom dabag, ALKIS und LEFIS (PDF) - ENTWURF  2,1 MB
